7. Lesson: Active Buzzer-Còi chủ động

Giới thiệu

Trong bài học này, chúng tôi sẽ hướng dẫn cách sử dụng mircro bit với bộ rung đang hoạt động. Khi chúng ta nhấn nút “A”, còi sẽ tiếp tục phát ra tiếng bíp và khi chúng ta nhấn nút “B”, âm thanh sẽ biến mất.

Bộ phận cần thiết

• 1x vi:bit

• 1x Cáp USB Micro B

• Đột phá 1x micro:bit (có Tiêu đề)

• 1x Bảng mạch

• Dây nhảy 14x

• 1x Bộ rung hoạt động

Giới thiệu về Buzzer

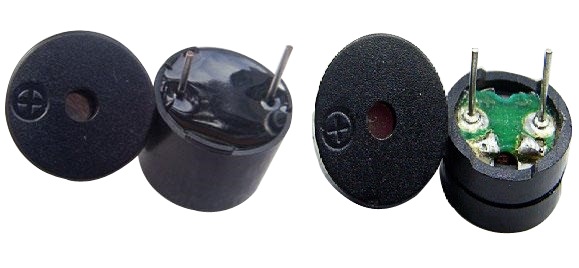

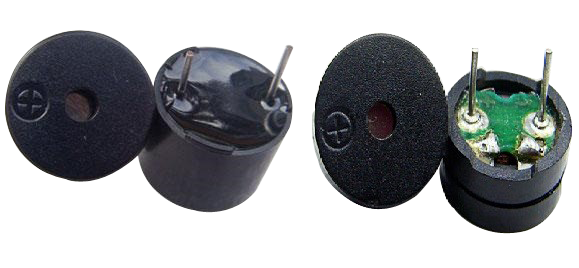

Là một loại còi điện tử có cấu trúc tích hợp, còi được cung cấp bởi nguồn DC được sử dụng rộng rãi trong máy tính, máy in, máy photocopy, báo thức, đồ chơi điện tử, thiết bị điện tử ô tô, điện thoại, bộ hẹn giờ và các sản phẩm điện tử khác cho thiết bị giọng nói. Bộ rung có thể được phân loại thành bộ rung chủ động và bộ rung thụ động (xem hình sau). Xoay các chân của hai còi hướng lên trên, chiếc có bảng mạch màu xanh lá cây là còi thụ động, còn chiếc còn lại có dán băng đen là còi chủ động.

Sự khác biệt giữa bộ rung chủ động và bộ rung thụ động là:

Còi hoạt động được tích hợp sẵn nguồn dao động nên khi được tích điện sẽ phát ra âm thanh. Nhưng bộ rung thụ động không có nguồn như vậy nên nó sẽ không tweet nếu sử dụng tín hiệu DC; thay vào đó, bạn cần sử dụng sóng vuông có tần số từ 2K đến 5K để điều khiển nó. Bộ rung chủ động thường đắt hơn bộ rung thụ động vì có nhiều mạch dao động tích hợp. Trong bài học này, chúng tôi sử dụng buzzer hoạt động.

Ghi chú:

Còi hoạt động có nguồn dao động tích hợp nên khi có điện sẽ phát ra tiếng bíp nhưng chỉ có thể phát ra tiếng bíp với tần số cố định.

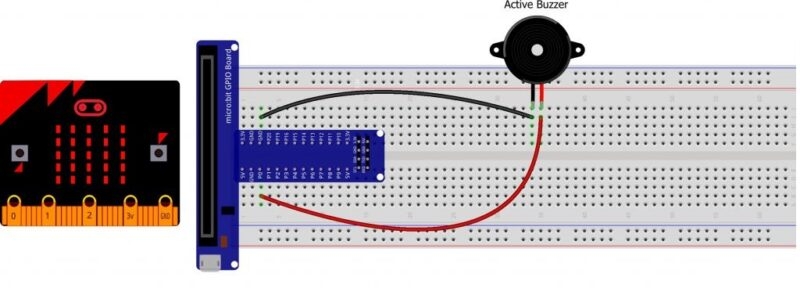

Sơ đồ nối dây cho dự án

Như đã thảo luận ở trên Đầu cuối màu đỏ được kết nối với mã PIN 0 và đầu cuối màu đen được kết nối với GND.

Và nếu bạn không có thiết bị đầu cuối màu đen và đỏ ở còi thì đơn giản là sẽ có hai thiết bị đầu cuối gọi là +ve và -ve hoặc chỉ để khái quát hóa lớn và nhỏ sau đó kết nối mã pin lớn của bạn với mã PIN0 của micro:bit và nhỏ tới GND của micro:bit.như thế này

Chạy tập lệnh của bạn trên Makecode

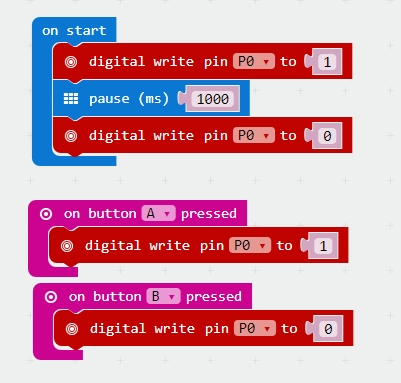

Sao chép và dán hoặc tạo lại mã sau vào trình chỉnh sửa MakeCode của riêng bạn bằng cách nhấp vào Tùy chọn “Chỉnh sửa” ở góc trên bên phải của cửa sổ trình soạn thảo. Bạn cũng có thể tải xuống ví dụ này bằng cách nhấp vào nút tải xuống ở góc dưới bên phải của cửa sổ mã.

Bạn nên nghe gì?

Vài giây sau khi quá trình tải lên kết thúc, bạn sẽ nghe thấy tiếng bíp trong một giây, khi chúng ta nhấn nút “A”, còi sẽ tiếp tục phát ra tiếng bíp và khi chúng ta nhấn nút “B”, âm thanh sẽ biến mất.
