20. Lesson: Điều khiển quạt bằng Relay

Giới thiệu

Khi trời nóng nực, có một chiếc quạt nhỏ bên cạnh sẽ rất thú vị. Bài này sẽ hướng dẫn các bạn cách sử dụng micro:bit để chế tạo một chiếc quạt mini, và chúng ta có thể sử dụng một nút bấm để điều khiển rơle để bật hoặc tắt quạt. Kết nối nút công tắc với giao diện P0, kết nối rơle với giao diện P1 và kết nối quạt với phía bên kia của rơle.

Các bộ phận cần thiết Bạn sẽ cần các bộ phận sau:

• 1x vi:bit

• 1x Cáp USB Micro B

• Đột phá 1x micro:bit (có Tiêu đề)

• 1x Bảng mạch

• Một số dây nhảy

• 1x Động cơ DC

• Rơle 1x1 kênh

• Mô-đun nút 1x

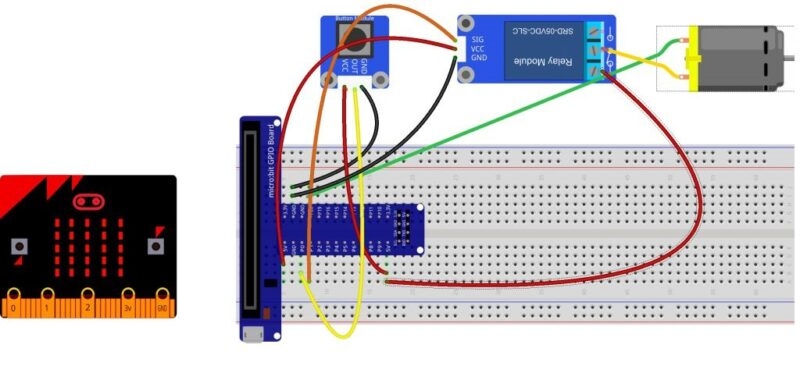

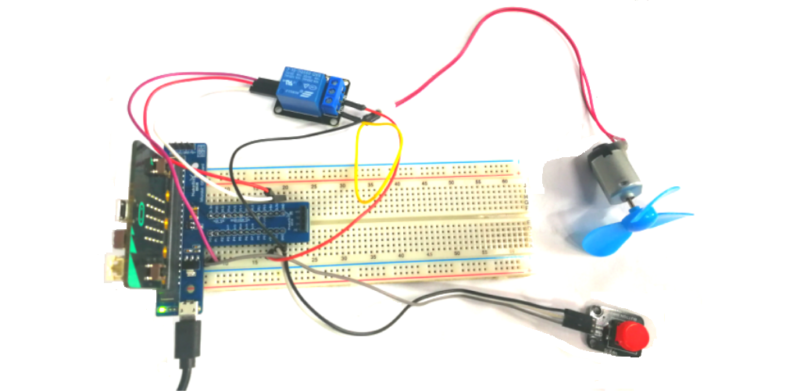

Sơ đồ nối dây cho dự án

Kết nối cho rơle:

Đột phá Microbit	Rơle
5V	VCC
GND	GND
P1	SIG

Kết nối cho mô-đun nút:

Đột phá Microbit	Mô-đun nút
5V	VCC
GND	GND
P0	SIG

Cách kết nối động cơ DC:

Đột phá bit vi mô	Rơle	Động cơ DC
/	COM	dây điện màu đỏ
GND	/	Dây đen/nâu
+5V	KHÔNG	/

Chạy tập lệnh của bạn

Nếu bạn không quen với việc viết mã, đừng lo lắng. Đầu tiên, bạn có thể nhập liên kết này: https://makecode.microbit.org/reference để lấy tham chiếu về khối microbit.

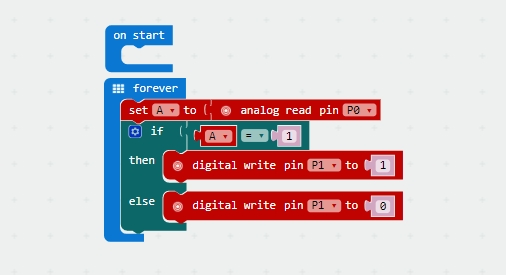

Sao chép và dán hoặc tạo lại mã sau vào trình chỉnh sửa MakeCode của riêng bạn bằng cách nhấp vào Tùy chọn “Chỉnh sửa” ở góc trên bên phải của cửa sổ trình soạn thảo. Bạn cũng có thể tải xuống ví dụ này bằng cách nhấp vào nút tải xuống ở góc dưới bên phải của cửa sổ mã.

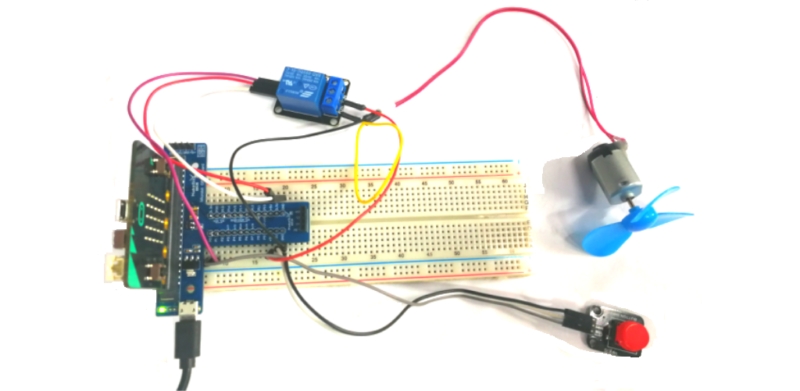

Kết quả

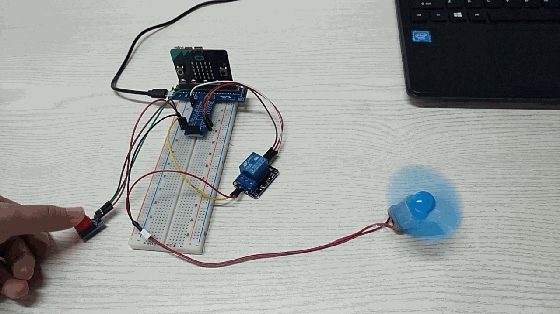

Khi quá trình tải xuống hoàn tất, nhấn nút, rơle được bật và quạt được bật; nhả nút, rơle bị ngắt và quạt ngừng quay.
